SIP概念

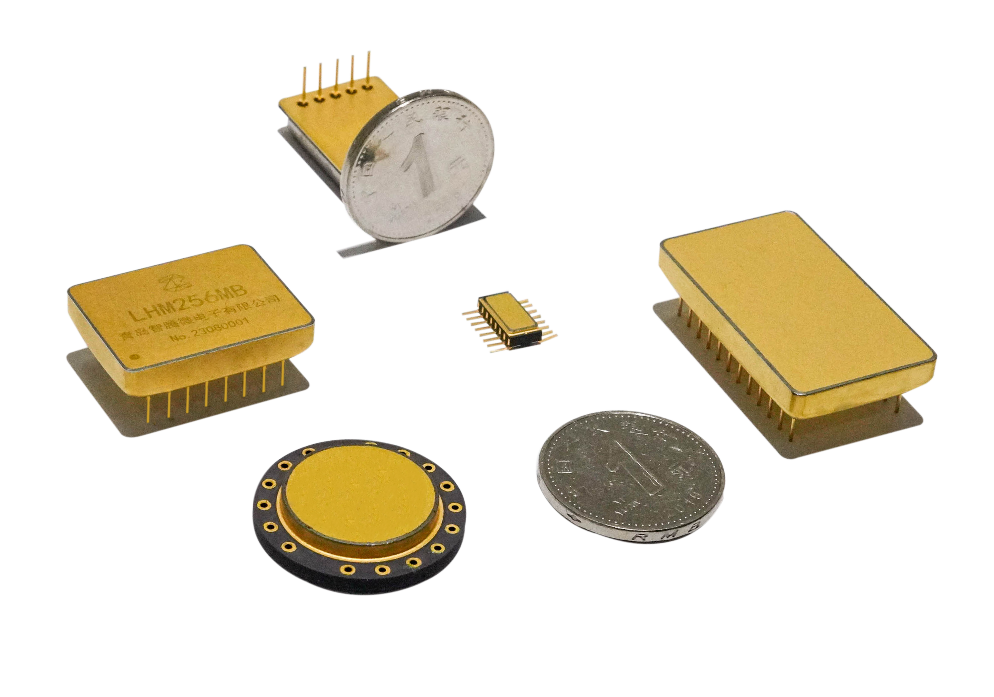

系统级封装（SIP）技术是当前电子系统小型化、高性能化的核心技术之一。智腾微电子提供的特种多功能电路SIP模块，通过将多种功能的集成电路、无源元件及特定功能芯片在高密度基板上进行集成与封装，实现了完整的子系统功能。

SIP特点优势

（1）高集成化与小型化

采用先进的三维堆叠与高密度互联技术，将传统PCB板上繁杂的电路系统集成于单一封装内，极大减小了体积与重量，有效应对特种装备对空间和载荷的严苛要求。

（2）高可靠性与稳定性

模块内部采用金丝键合、共晶焊等工艺，连接牢固，寄生参数小。整体结构坚固，抗震、抗冲击能力强，能在高低温、湿热、盐雾等极端环境下稳定工作，寿命远超传统PCB电路。

（3）卓越的密封与保密性

模块可采用金属、陶瓷等气密封装，具备优异的防潮、防霉、防腐蚀性能，满足GJB级环境要求。同时，系统功能高度集成于模块内部，有效保护了核心电路设计与知识产权。

（4）模块化与便捷维护

标准化的接口与封装定义，使电路功能模块化。在装备系统调试、测试及现场维护中，可实现快速更换，显著缩短维修周期，提高装备可用性。

（5）适应特种领域需求

专为特种电子、航空航天、舰船导航、通信装置等恶劣工况下的电路系统而设计，是构建高性能、高可靠、小型化特种装备的理想选择。

智腾SIP产品开发范围

一、信号调理电路模块

信号调理电路主要⽤于对各种模拟信号进⾏调理，包括放⼤/滤波/采集/检波/积分/增益等功能，将输⼊信号转换为后级电路易于采集和处理的信号。

（一）调理转换类

1.电荷转电压模块

将微弱电荷信号，转换为低阻抗、高信噪比的电压信号输出。

代表型号：JLH204210-M振动变换器电路

2.电势转电压模块

用于处理微伏级电势信号，提供隔离、放大和冷端补偿，输出标准电压。

代表型号：热电偶变换器电路JLH204208K-G

3.电阻转电压模块

通常基于恒流源或电桥原理，将热电阻、应变片等的电阻变化量，线性地转换为电压信号。

代表型号：JLH11-2E温度电压变换器

4频率转电压模块

将输入信号的频率或周期变化，线性地转换为直流电压输出，可用于转速、流量等测量。

代表型号：JLH204209系列转速变换器电路

（二）滤波/放大类

1.滤波电路模块

提供低通、高通、带通或带阻滤波功能，有效抑制信号中的噪声和干扰，提高信号质量。

代表型号：JLH28-461-3A 型 EMI 滤波器模块

2.检波电路模块

用于检测交流信号的包络或峰值，输出其直流分量，常见于通信和测量系统。

代表型号：放射性测井仪检波电路LH69

3.斩波电路模块

通过调制-解调技术，将直流或低频信号调制到高频交流域进行放大，再解调回直流，有效抑制噪声，实现高精度、低漂移的直流放大。

代表型号：斩波模块LH78-8

4.滤波放大电路模块

集成了放大与滤波功能，在放大信号的同时进行滤波，简化系统设计。

代表型号：电阻率测井仪测量电路LH70

5.放大电路模块

提供固定或可编程增益，对微伏级至毫伏级信号进行精确放大。

代表型号：数字声波测井仪前置放大电路模块LH39

6.功放电路模块

在提供电压放大的同时，具备较强的电流输出能力，用于驱动感性或容性负载。

代表型号：功率放大器LHPA12H

（三）脉冲整形电路模块

对输入的畸变或不规则脉冲信号进行整形、再生，输出边沿陡峭、幅度一致的规整脉冲。

代表型号：放射性测井仪鉴别分频器电路模块LH117068S

（四）电压平移电路模块

将输入电压信号在其基准电平上进行抬升或降低，以适应不同电路单元的电平匹配需求。

代表型号：基线归零模块电路LH132108（直插）

（五）有效值转换电路模块

精确计算交流或复杂波形信号的真有效值，并转换为直流电压输出。

代表型号：真RMS至DC转换电路LH140112

（六）电流频率转换模块

将输入的电流信号或电压信号，线性、精确地转换为对应频率的脉冲信号输出，具有高抗干扰性和远距离传输能力，便于光电隔离和数字处理。

代表型号：IF电路模块JLHIF160

二、伺服电路类

专为惯性导航与姿态控制系统设计，为高精度传感器提供驱动、控制和信号解算。

（一）加速度计伺服电路模块

为光电加速度计、石英挠性加速度计等提供力平衡回路所需的激励、检测和反馈控制，输出与加速度成正比的信号。

代表型号：石英挠性加速度计伺服电路LH309C

JLH6002A光电加速度计伺服电路

（二）半球谐振陀螺仪伺服电路模块

为半球谐振陀螺仪提供稳速驱动、角度/角速率信号的解调、滤波，输出高精度的角运动信息。

代表型号：半球陀螺前放电路LH180169

三、信号源类

为系统测试、基准及时钟同步提供高精度、高稳定度的源信号。

（一）电压源模块

输出高稳定度、低噪声的基准电压信号。

代表型号：相位参考电路LH73-1

（二）恒流源模块

提供精确可控的恒定电流输出，广泛用于传感器激励和测量电路。

代表型号：高温恒流源电路LH62A

四、多通道采集模块

根据不同应用需求有选择性的集成了多路ADC、开关及采样保持，实现对多路信号的采集。

针对大规模、低速缓变信号（如温度监测网络）的高密度采集需求设计。

代表型号：

数据采集模块JLH235616

伺服数据采集模块JLH232615-1

五、主控运算类

作为装备的“大脑”，实现复杂的逻辑判断、算法执行和实时控制。

（一） DSP+FPGA控制模块

采用DSP进行复杂算法（如PID、滤波、坐标变换）的快速运算，FPGA实现高精度、多路的PWM生成和数字逻辑接口，可用于高性能电机、舵机等伺服控制。

代表型号：伺服控制模块JLH232615-2

（二）PSOC电路模块

代表型号：S484（全国产7020）

六、驱动类

提供足够的功率和适当的波形，以控制执行机构作动。

（一）驱动电路模块

通用功率驱动接口。可用于需灵活切换输出的驱动应用场景。

代表型号：声波测井仪发射驱动电路LH72

（二）电机驱动电路模块

提供H桥等拓扑结构，驱动直流、步进或无刷电机正反转及调速。适用于有传感器型电机驱动场景。

代表型号：200℃旋转阀电机驱动模块LH250004

（三）电磁阀驱动电路模块

提供大电流脉冲或稳态输出，可靠驱动感性负载电磁阀。适合各类特种工业电磁阀的高效、稳定驱动。

代表型号：高温脉冲器驱动模块LH233613

七、通信类

实现装备内部各单元之间或与外部系统的数据交互。

（一）通信电路

集成通信协议控制器和物理层接口，实现如CAN、RS422/485、以太网等标准通信。

代表型号：TBUS通信主控模块LH237612-1A

八、电源类

为系统各单元提供纯净、稳定的能源。

（一）开关电源模块

效率高，体积小，实现宽输入电压范围的高效率DC-DC转换。

代表型号：厚膜微功率DC/DC模块 JLHCR010505S

十、其他定制类

满足用户特定的、高度集成的系统级需求。

代表型号：

200℃随钻测量驱动采集主控电路LH240014

200℃振动冲击测量模块LH250009
