TSN网络变换器由三个模块构成,即电源模块、核心处理模块以及传感器信号调理采集模块。针对不同的应用条件,可以调换或组合不同的调理采集模块,实现对振动、压力、温度等多种传感器的供电及信号的调理采集。TSN网络变换器支持CANFD总线和TSN总线,同时具备两路同步RS422收发接口,可兼容传统网络综合器设备。其中TSN总线采用主备总线冗余设计,可同时在两条链路上传输相同的备份业务,确保一条链路故障时,数据仍可通过另一条链路安全到达,提高网络可靠性。TSN网络变换器采用模块化设计,同时依托TSN总线通信组网技术,具有集成度高、可靠性高、实时性高的特点。
智腾POWERLINK网络变换器是一级环网中的从节点CN,负责定时采集传感器数据并更新内部缓冲,只有在收到主节点MN(网络综合器)的取数指令后,才将最新数据以POWERLINK数据包形式经一级环网上传,其数据发送受MN控制。 在火箭、大型工业设备等场景中,传统方案需要铺设极其笨重的“电缆网”。采用这种基于POWERLINK环网的变换器方案后,可以用一根“网线”串联起众多传感器节点,实现轻量化并降低成本。同时,环网架构本身具备冗余能力,单点故障通常不会导致整个测量系统瘫痪,显著提高了可靠性。

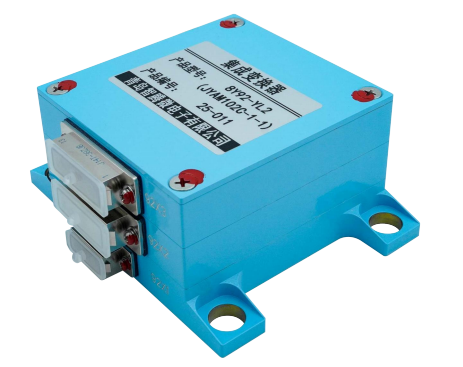

该变换器主要与运载火箭发动机传感器配合,测其压力、温度、转速。含供电(28V 转 + 15V/5V/+3.3V)、信号变换(传感器信号转标准电压)、24bit ADC 模转数单元,STM32 控采集处理存数据,RS422 芯片提升抗干扰与可靠性。
