一、 概述
自然伽马探测器是地球物理测井中的关键工具，它通过测量地层中天然放射性核素衰变产生的伽马射线，来识别岩性、划分地层以及评价油气储层。自然伽马探测器的工作基于一个简单的物理事实：地层中的放射性核素（主要是铀系、钍系和钾-40）在衰变过程中会释放出伽马射线。不同岩性的地层，其放射性核素含量不同。例如，泥岩/页岩因吸附作用通常放射性较强，而砂岩、石灰岩等则放射性较弱。探测器在井中移动时，会连续记录伽马射线强度随深度的变化，形成一条自然伽马测井曲线（GR曲线）。地质工程师通过分析这条曲线上的高值和低值，就能有效区分岩性、确定地层界面，并估算泥质含量。
二、 特性
l 小尺寸
l 高精度
l 低噪声
l 抗振动和冲击
l 低功耗
三、 主要参数
参数 | 规范值 |
光电倍增管型号 | Hamamatsu R3991A |
外径（无热管套） | 25.4mm |
长度 | 304.8mm |
重量 | ＜500g |
连接方式 | 甩线 |
灵敏度 | 1.25 CPS/API |
精度（25°C至175°C） | ±10% |
工作温度范围 | -15°C至175°C |
存活温度范围 | -40°C至185°C |
最大温度变化速率 | 3°C/分钟 |
振动（3轴，50 - 1000Hz，随机） | 20G RMS |
冲击（3轴） | 750G，0.5 ms，半正弦波 |
电源（直流输入电压） | 10 - 48 VDC |
功耗电流（VIN=28V） | 10mA（常温） 15mA（175℃） |
输出信号 | 负脉冲，+5V至地，5 usec脉冲宽度 |

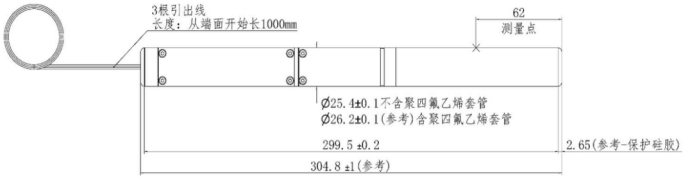

四、 外形尺寸

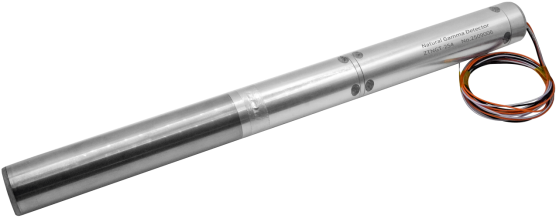

五、 产品图片
